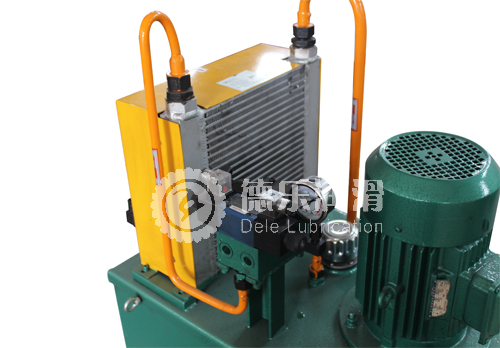

XYZ-GZ型整體式稀油站
一、使用條件
產品適用于潤滑介質運動粘度為22～320cSt (相當ISO VG22～320)的稀油循環潤滑系統，如冶金、礦山、 建材、能源、交通.輕工、石化等行業的機械設備的稀油潤滑。
稀油站的供油壓力≤0.4MPa；供油溫度40±3。〇；過濾精度0.08～0.12mm；冷卻水溫度≤3CTC；冷卻水壓力 0.2～0.3MPa；換熱器進油溫度為50℃；溫降≤8℃；一般般采用電加熱。
二、工作原理與結構特點
稀油站工作原理與XYZ-G型相似，但泵裝置、冷卻器、過濾器等元件均布置于油箱上，為整體式結構，其結構特點及注意點為：
(1)除電控箱外，全部部件均布置在油箱上，能整體吊裝，無地腳螺栓，安全運輸方便，適合于設備占地面積受限制的場合。
(2)油箱中可設回油磁網一體化過濾裝罝，過濾效果好，易清洗、更換，且減少回油落差，節約土建費用。
(3)油箱中電加熱器可以采用頂置式安裝，節省維護空間，消除漏油現象，且不需油箱放油即能更換電加熱器。
(4)油箱上裝有鉑熱電阻P100,可自動控制油箱電加熱器的啟用或停止，保持油箱溫度在最佳范圍：還可以控制在油溫低時泵不得啟動，這對頂置式油泵的安全使用避免空吸有重要意義。
(5)油箱設有人孔，便于清洗和檢修。
(6)由于泵裝置在油箱上部，泵的吸口位于油面之上，故選用萁通臥式泵時應考慮泵的吸入能力，尤其是使用高粘度油時更需注意，建議選用浸沒式螺桿泵為佳。
(7)在油箱上面和側面應留有足夠的檢修空間。
三、技術參數
| 參數/型號 | 公稱流費L/min | 供油 壓力 MPa | 供油溫度 ℃ | 過濾 精度 ㎡ | 過濾面積m2 | 電機功率kW | 冷卻面積㎡ | 電加熱 功率 kW | 油箱 容積 ㎡ | 供油 通徑 DN | 回油 通徑 DN | 進出水 通徑 DN |
| XYZ-200GZ | 200 | ≤0.4 | 40±3 | 0.08～0.12 | 0.52 | 7.5 | 20 | 18 | 5 | 65 | 125 | 65 |
| XYZ-250GZ | 250 | 24 | 24 | 6.3 | ||||||||
| XYZ-400GZ | 400 | 0.83 | 11 | 35 | 36 | 10 | 80 | 150 | 100 | |||
| XYZ-630GZ | 630 | 1.31 | 22 | 50 | 45 | 16 | 100 | 200 | ||||
| XYZ-800GZ | 800 | 2.2 | 30 | 80 | 54 | 20 | 125 | 250 | 125 | |||
| XYZ-1000GZ | 1000 | 72 | 25 |
四、外形結構及尺寸
XYZ-200GZ～100GZ型稀油站結構外形尺寸
| 尺數 | A | A1 | A2 | A3 | A4 | B | B1 | B2 | B3 | B4 | B5 | B6 | B7 | H | H1 | H2 | H3 | H4 | H5 |
| XYZ-200GZ | 3550 | 3200 | 3300 | 240 | 100 | 1818 | 1660 | 1560 | 480 | 200 | 660 | 174 | 560 | 2000 | 1720 | 1615 | 1200 | 1000 | 1220 |
| XYZ-250GZ | 3550 | 3200 | 3300 | 240 | 100 | 2038 | 1880 | 1780 | 595 | 200 | 770 | 0 | 700 | 2000 | 1650 | 1700 | 1200 | 1000 | 1650 |
| XYZ-400GZ | 4350 | 4000 | 4100 | 300 | 100 | 2395 | 2280 | 2180 | 672.5 | 235 | 940 | 50 | 840 | 2005 | 1742 | 1618 | 1200 | 1000 | 1742 |
| XYZ-630GZ | 4550 | 4200 | 4300 | 310 | 100 | 2988 | 2700 | 2600 | 900 | 235 | 1110 | 456 | 1040 | 2400 | 2118 | 1918 | 1600 | 1410 | 2118 |
| XYZ-800GZ | 4650 | 4300 | / | 350 | 150 | 3258 | / | 3000 | 1070 | 260 | 1255 | 545 | 1100 | 2500 | 2232 | 2007 | 1600 | 1410 | 2232 |
| XYZ-1000GZ | 5550 | 5200 | / | 350 | 150 | 3258 | / | 3000 | 1070 | 260 | 1255 | 545 | 1100 | 2565 | 2296 | 2071 | 1650 | 1450 | 2296 |
五、XYZ200GZ～1000GZ型稀油站系統圖
六、XYZ—200GZ～1000GZ型稀油站儀表盤
七、XYZ—200GZ～1000GZ型稀油站電控柜
八、型號標注方法
公稱流量為400L/min的整體式稀油站標注為：XYZ-400GZ
