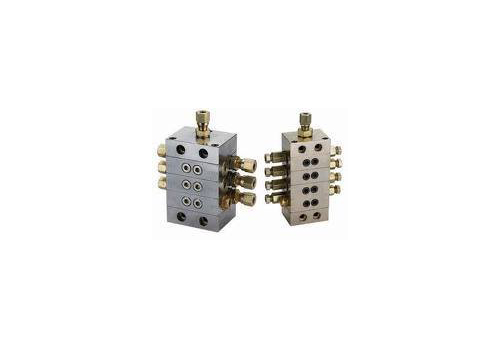

JPQ系列遞進式分配器
一、使用條件
| JPQ系列遞進分配器是由中碳合金結構鋼制造的首片、尾片和3～8片根據設計需要給油量和出油口數的中間體組合而成。 每個系列的中間片除該系列中給油量最小的規格（含單出油口和雙出油口）以外，其他規格都有帶循環指示器的型式。 |  |
二、技術參數
| 分配器系列 | JPQ1 | JPQ2 | JPQ3 |
| 公稱壓力Mpa | 20 | ||
| 最小動作壓力Mpa | 0.7 | 1.2 | |
| 允許最大動作頻率 次/min | 200 | 180 | |
| 中間片規格 | 8T 8S | 16T 16S | 40T 40S |
| 16T 16S | 24T 24S | 80T 80S | |
| 24T 24S | 32T 32S | 120T 120S | |
| —— | 40T 40S | 160T 160S | |
| 48T 48S | 200T 200S | ||
| 56T 56S | 240T 240S | ||
1、一塊中間片的活塞往復一個雙行程為一次循環，一臺分配器的每塊中間片均動作一次循環是該臺分配器的一次循環，一臺分配器的所有中間片在單位時間內的循環次數之和是該臺分配器的動作頻率。
2、工作環境溫度-30～+80℃。
3、使用介質為錐入度不低于290（25℃，150g）1/10mm，過濾精度不低于100mm的潤滑脂或粘度不低于17cSt，過濾精度不低于25μm的潤滑油。
4、帶循環指示器的中間片規定代號為"□Z"。
三、中間片的給油量和出油口數
中間片規格 | 8T | 8S | 16T | 16S | 24T | 24S | 32T | 32S | 40T | 40S | 48T | 48S |
每口每循環給油量ml | 0.08 | 0.16 | 0.16 | 0.32 | 0.24 | 0.48 | 0.32 | 0.64 | 0.40 | 0.80 | 0.48 | 0.96 |
出油口數 | 2 | 1 | 2 | 1 | 2 | 1 | 2 | 1 | 2 | 1 | 2 | 1 |
中間片規格 | 56T | 56S | 80T | 80S | 120T | 120S | 160T | 160S | 200T | 200S | 240T | 240S |
每口每循環給油量ml | 0.56 | 1.12 | 0.80 | 1.60 | 1.20 | 2.40 | 1.60 | 3.20 | 200 | 4.00 | 2.40 | 4.80 |
出油口數 | 2 | 1 | 2 | 1 | 2 | 1 | 2 | 1 | 2 | 1 | 2 | 1 |

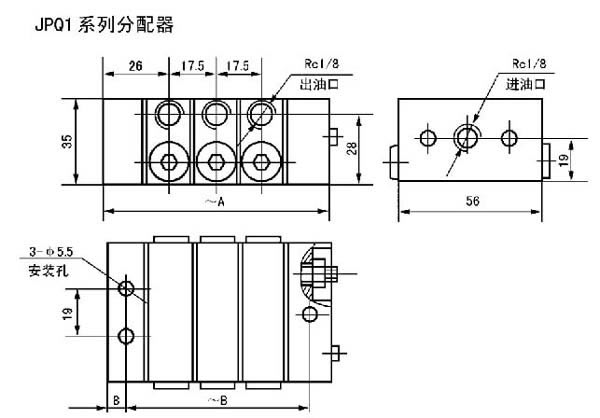

四、外形結構及尺寸
| 分配器型號 | 中間片數 | A | B | 重量kg |
| JPQ1 | 3 | 87 | 71 | 1.3 |
| 4 | 104.5 | 88.5 | 1.6 | |
| 5 | 122 | 106 | 1.8 | |
| 6 | 139.5 | 123.5 | 2.1 | |
| 7 | 157 | 141 | 2.3 | |
| 8 | 174.5 | 158.8 | 2.6 |
| 分配器型號 | 中間片數 | A | B | 重量kg |
| JPQ3 | 3 | 102 | 86 | 2.2 |
| 4 | 122.5 | 106.5 | 2.6 | |
| 5 | 143 | 127 | 3.1 | |
| 6 | 163.5 | 147.5 | 3.5 | |
| 7 | 184 | 168 | 4.0 | |
| 8 | 204.5 | 188.5 | 4.4 |
| 分配器型號 | 中間片數 | A | B | 重量kg |
| JPQ3 | 3 | 142 | 126 | 9.8 |
| 4 | 170.5 | 154.5 | 11.8 | |
| 5 | 199 | 183 | 13.7 | |
| 6 | 227.5 | 211.5 | 15.7 | |
| 7 | 256 | 240 | 17.6 | |
| 8 | 284.5 | 268.5 | 19.6 |

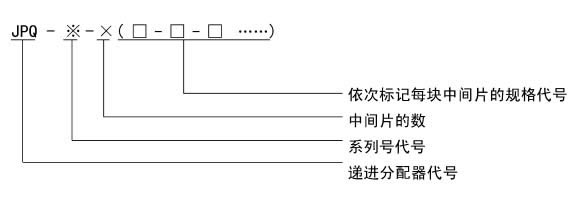

四、型號標注說明
