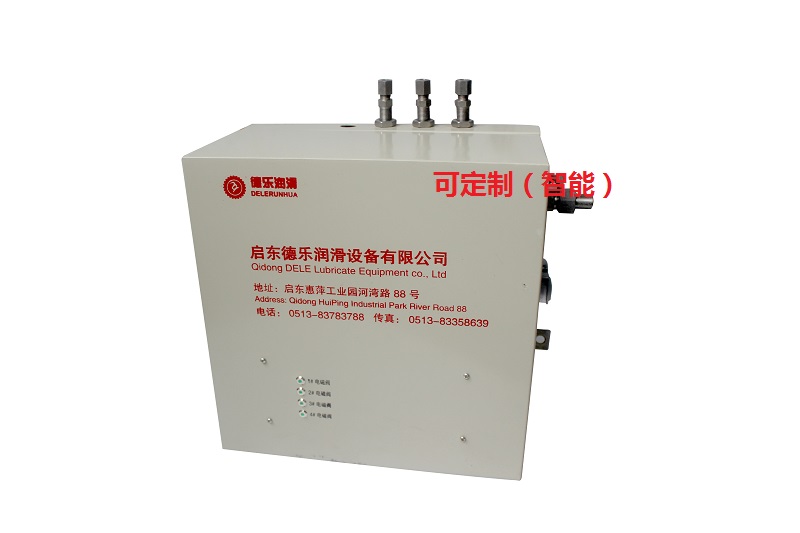

R1901型電氣控制箱
一、用途
R1901型電控箱，用于自動控制一套DGZ-※※※或DXZ-※※※型終端式電動干油潤滑系統，在油泵經過任意的間隔時間后，自動地使油泵運轉，給油完成后，自動停止，具有加油泵控制，潤滑計數等功能。 控制箱能發出“供油時間延長”、“超負荷運轉”等故障信號，箱內設有一組外部接點，可向主機或主控室發送系統運轉狀況（停止、運轉、故障、合閘）信號。 |  |

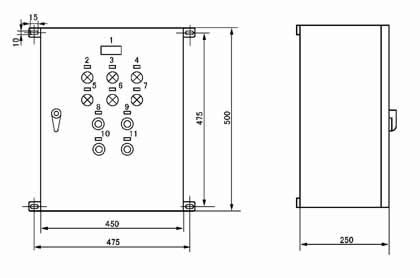

二、外形及安裝尺寸
三、標牌字樣
| 序號 | 符號 | 標牌文字 | 序號 | 符號 | 標牌文字 |
| 1 | PC | 技術器 | 7 | HL5 | 超負載運載 |
| 2 | HL1 | 電源 | 8 | SA | 自動-手動 |
| 3 | HL2 | 干油站工作 | 9 | SB2 | 干油站啟動 |
| 4 | HL3 | 加油泵工作 | 10 | SB1 | 干油站停止 |
| 5 | HL4 | 供油時間延長 | 11 | SB4 | 加油泵啟動 |
| 6 | SB5 | 故障復位 | 12 | SB3 | 加油泵停止 |

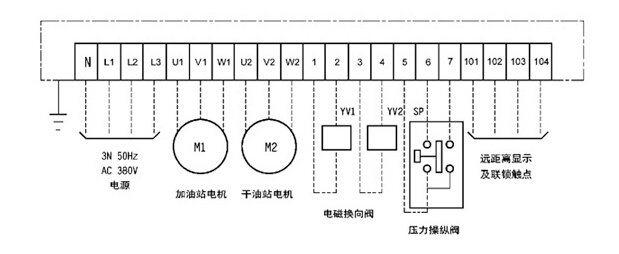

四、R1901型電控箱外部接線圖
五、R1901型電氣控制箱系列產品—覽表
| 序號 | 電氣控制箱 | 電磁換向閥 | 壓力操縱閥 | 電動潤滑泵 | ||
| 電磁鐵型號 | 電壓（V） | 型號 | 功率（KW） | |||
| 1 | R1901、1X | MFJ1-4.5 | 220 | YZF-J4 | DXZ-100 | 0.37 |
| 2 | R1901、2X | DXZ-315 | 0.75 | |||
| 3 | R1901、3X | DXZ-630 | 1.1 | |||
| 4 | R1901、1G | MQ1-5122 | 380 | DGZ-50 | 0.55 | |
| 5 | R1901、2G | DGZ-100 | 1.1 | |||
| DGZ-500 | ||||||
