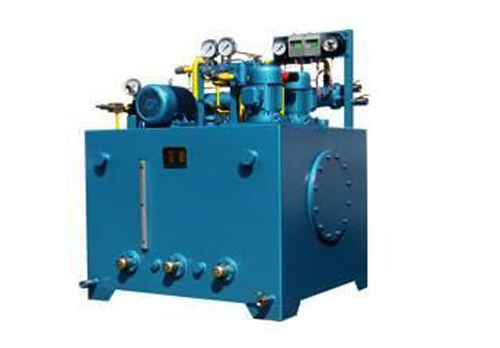

GXYZ型B系列高（低）壓稀油站
一、使用條件
產品適用于潤滑介質運動粘度為22～460cSt (相當ISO VG22?460)的稀油潤滑系統：B系列的除高壓和低壓的供油壓力不變分別為31.5MPa和≤0.4MPa外，高壓和低壓的流蜃均有較大增加，詳見下面技術性能表（規格最大的離壓流量為40L/min，低壓流量為315L/min;最小的高壓流量為20L/min，低壓流量為100L/min)。
裝置甴油站、儀表盤、電控柜（可用PLC控制）成套組成。
產品的性能參數及尺寸應符合表和圖中的規定。
二、主要技術參數
| 型號/參數 | GXYZ-B20/100 | GXYZ-B20/125 | GXYZ-B20/160 | GXYZ-B30/200 | GXYZ-B30/250 | GXYZ-B40/400 | ||
| 低 壓 系 統 | 流量(L/min) | 100 | 125 | 160 | 200 | 250 | 400 | |
| 供油壓力（MPa) | ≤0.4 | |||||||
| 供油溫度（℃) | 40 ± 3 | |||||||
| 電 動 機 | 型號 | Y132S-4 | Y132H-4 | Y160L-4 | ||||
| 功率(kW) | 5.5 | 7.5 | 15 | |||||
| 轉速(r/min) | 1450 | |||||||
| 油箱容積（m³） | 1. 6 | 2.0 | 2.2 | 2.8 | 3.3 | 3.5 | ||
高 壓 系統 | 流量(L/min) | 20 | 30 | 40 | ||||
| 供油壓力(MPa) | 31.5 | |||||||
| 電 動 機 | 型號 | Y160L-6 B35 | Y160L-4 B35 | Y180I/-4 B35 | ||||
| 功率(kW) | 11 | 15 | 18.5 | |||||
| 轉速(f/m i n) | 950 | 1450 | ||||||
| 粗過濾精度 | 0.08～0.12(低壓出口） | |||||||
| 精過濾精度 | ≤0.04 (高壓入口） | |||||||
| 冷卻面積㎡ | 11 | 20 | 24 | 30 | ||||
| 冷卻水耗量（m³/h） | 9 | 11.25 | 16 | 20 | 22.5 | 36 | ||
| 電加熱功率(kW) | 18 | 24 | 30 | |||||
| 備注 | 過濾器切換壓差為0. 15MPa | |||||||
三、工作原理
油站為整體式，由油箱、兩臺低壓油泵、一臺高壓油泵、二臺（粗和精）雙筒網片式過濾器、回油磁網一體化過濾裝置、列管式油冷卻器、各種控制閥門、管道以及壓力表、鉑熱電阻等組成。
工作原理基本上和A系列相同；但B系列的低壓油經過粗過濾和冷卻后外供時，一部分低壓油通過旁路再經過 一個雙筒精過濾器后才進入高壓泵的吸油口，以提高高壓油的清潔度等級；但應注意當?shù)蛪汗┯蛯嶋H壓力較小時 (例如小于0.2MPa時），由于精過濾器同樣也有壓力損失（也隨時間逐步增大）為保證高壓泵順利吸入，吸入口應始終保持正壓（當精過濾器切換前壓差達最大時也必須滿足這一要求）：除流量比A系列有較大提高外，最主要特點為高壓泵吸口經由一臺精過濾器。
其他工作原理和操作控制可參見A系列所述。
四、外形結構及尺寸
| 型號 | H | HI | H2 | H3 | H4 | H5 | H6 | H7 | B | B1 | B2 | B3 | L | LI | DN1 | DN2 | DN3 | DN4 |
| GXYZ-B20/100 | 950 | 1600 | 850 | 220 | 400 | 600 | 110 | 1530 | 1200 | 1560 | 300 | 490 | 1800 | 2100 | 40 | 20 | 80 | 40 |
| GXYZ-B20/125 | 1000 | 1600 | 900 | 230 | 400 | 600 | 110 | 1530 | 1250 | 1650 | 350 | 465 | 2000 | 2300 | 40 | 20 | 80 | 40 |
| GXYZ-B20/160 | 1050 | 1700 | 950 | 250 | 400 | 600 | 140 | 1610 | 1280 | 1700 | 350 | 480 | 2200 | 2500 | 50 | 20 | 100 | 50 |
| GXYZ-B30/200 | 1100 | 1700 | 980 | 220 | 500 | 600 | 140 | 1610 | 1380 | 1855 | 400 | 440 | 2400 | 2700 | 50 | 20 | 100 | 50 |
| GXYZ-B30/250 | 1200 | 1840 | 1050 | 250 | 500 | 600 | 200 | 1735 | 1420 | 1895 | 420 | 480 | 2500 | 2800 | 65 | 20 | 125 | 50 |
| 6XYZ-B40/400 | 1250 | 1840 | 1100 | 250 | 600 | 600 | 200 | 1716 | 1480 | 1955 | 440 | 490 | 2650 | 2950 | 80 | 20 | 150 | 65 |

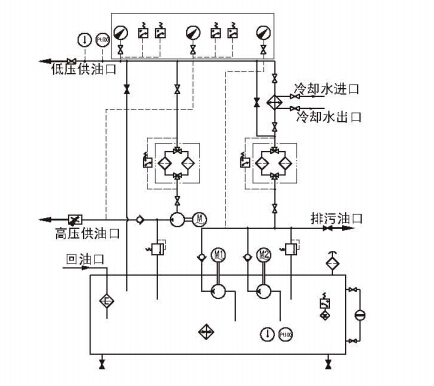

五、原理圖
六、儀表盤
仿A系列，二個過濾器的差壓發訊器就地裝于過濾器上。
七、電控柜
按A系列電控柜，包括端子接線

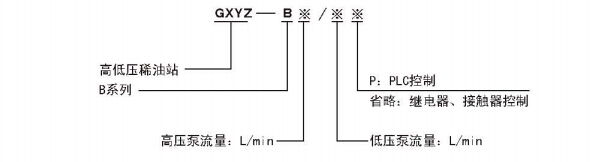

八、型號標注方法
如采用B系列，高壓流量為30L/min；高壓壓力為31.5MPa，低壓供油壓力為≤0.4MPa；而低壓供油量為200L/min的高（低）壓稀油站，采用繼電器、接觸器控制的則按如下方法標注：GXYZ-B30/200
