當前位置:首頁 » 徳樂潤滑產品中心 » 稀油潤滑產品 » SWCQ型雙筒網式磁芯過濾器 » SWCQ型雙筒網式磁芯過濾器

prevnext

查看全部大圖

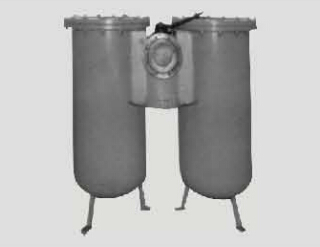

SWCQ型雙筒網式磁芯過濾器

產品分類： SWCQ型雙筒網式磁芯過濾器

本產品適用于公稱壓力為0.63MPa的稀油潤滑系統中，用以過濾潤滑油中的污垢雜質，由于內部裝有磁芯，因此還能吸附鐵磁性的微粒（這種微粒能通濾芯）避免機械摩擦副的過早磨損；在性能上優于一般的過濾器；同樣分為二組過濾筒和一個三位六通閥組成，工作時一筒工作，一筒備用，可實現不停車切換過濾筒，達到潤滑系統可以連續工作的目的。

訂購熱線：0513-83783788

跟此產品相關的產品

產品詳情

SWCQ型雙筒網式磁芯過濾器

一、使用條件

二、技術參數

型號	公稱通徑DNmm	過濾面積m2	運 動 粘度 cSt										重量kg
			46		68		100		150		460
			過 濾精度 mm
			0.08	0.12	0.08	0.12	0.08	0.12	0.08	0.12	0.08	0.12
			過 濾精度 mm
SWCQ-50	50	0.31	485	1160	447	793	250	565	107	256	69	160	136
SWCQ-65	65	0.52	820	1960	760	1340	400	955	180	434	106	250	165
SWCQ-80	80	0.83	1320	3100	1200	2150	630	1533	288	695	170	400	220
SWCQ-100	100	1.31	1990	4750	1840	3230	1000	2310	436	1050	267	630	275
SWCQ-125	125	2.8	3340	8000	2100	5420	1686	3890	730	1710	450	1000	680
SWCQ-150	150	3.3	5000	12000	4650	8130	2520	5840	1094	2660	679	1600	818
SWCQ-200	200	6	9264	22140	8568	15114	4620	10788	2034	4908	1254	2898	1185
SWCQ-250	250	9.4	14513	34686	13423	23678	7238	16901	3186	7689	1964	4540	1422
SWCQ-300	300	13.5	20844	49815	19278	34006	10395	24273	4573	11043	2821	6520	2580

注：濾芯清洗降壓不大于0.15MPa

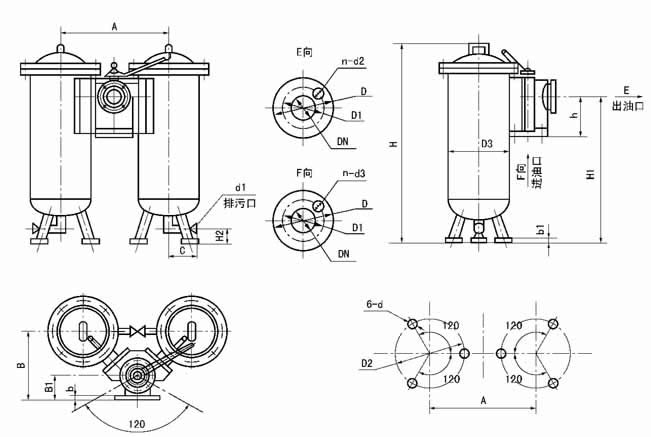

三、外形結構及尺寸

SLQ-32，SLQ-40雙筒網式過濾器（整體式）　　DN≥50的SLQ型雙筒網式過濾器（組合式）

型號	公稱通徑DN	A	B	B1	b	b1	C	d2	d3	H
SWCQ-50	50	459	325	130	18	20	170	260	240	660
SWCQ-65	65	474	340	140	20	20	170	260	240	810
SWCQ-80	80	529	367	145	20	20	180	350	300	820
SWCQ-100	100	550	381	160	22	20	180	350	300	1000
SWCQ-125	125	779	494	165	24	20	220	600	550	1340
SWCQ-150	150	817	533	190	24	30	220	600	550	1460
SWCQ-200	200	938	613	230	24	30	260	350	600	1500
SWCQ-250	250	1034	676	260	26	30	260	700	640	1600
SWCQ-300	300	1288	814	290	26	30	260	1000	900	1720

型號	H1	H2	h	d	d1	時出油口連接法蘭尺寸
型號	H1	H2	h	d	d1	DN	D	D1	n	d2	d3
SWCQ-50	480	70	170	19	G1/2	50	160	125	4	18	M16
SWCQ-65	630	70	200	19	G1/2	65	180	145	4	18	M16
SWCQ-80	620	70	220	19	G1/2	80	195	160	4	18	M16
SWCQ-100	780	70	250	19	G1/2	100	215	180	8	18	M16
SWCQ-125	1060	100	300	19	G1/2	125	245	210	8	18	M16
SWCQ-150	1120	100	340	24	G1/2	150	280	240	8	23	M20
SWCQ-200	1120	120	420	24	G1/2	200	335	295	8	23	M20
SWCQ-250	1190	120	500	24	G1/2	250	390	350	12	23	M20
SWCQ-300	1120	120	570	24	G1/2	300	440	400	12	23	M20

法蘭連接尺寸按JB/T81《凸面板式平焊鋼管法蘭》（PN=1MPA)的規定。

四、型號標注說明

公稱通徑為50的雙筒網式磁芯過濾器：
過濾器濾芯材質有銅網、不銹鋼網、合成纖維、紙質等，型式有標準筒式、網片式、折疊網式等，過濾精度也可更具用戶要求定制（最高可達0.01mm），如有上訴特殊要求，請?jiān)谟嗀洉r(shí)說明。

五、工作原理

1、過濾器分別由兩組過濾裝置和一個六通換向閥組成，正常工作時，一組過濾裝置投入運行，另一組被換向閥封閉備用。

2、閥片式六通換向閥為手動，工作過程中，截止備用過濾裝置，連通工作中的過濾裝置，閥上部有通、止標記，在工作壓力≤0.6MPa可不停機換向。

3、過濾裝置為二組，一組工作，一組備用。在工作中過濾裝置需要維修清洗時，可啟動另一組備用過濾裝置投入工作，而不影響主機正常工作。

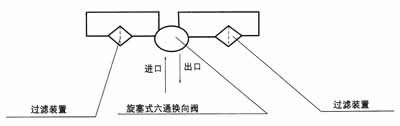

4、系統圖

六、使用說明

1、當進出口壓力差≥0.05MPa時應將過濾裝置停止工作，取出濾芯磁塊進行清洗（包括筒體）。

2、當過濾精度達不到要求時，將過濾裝置停止運行，更換濾網。

3、過濾器運行過程中，不得隨意轉動換向閥。

七、訂貨須知

訂貨時必須注明所需的過濾精度值，不注明的均按0.12mm供貨。
