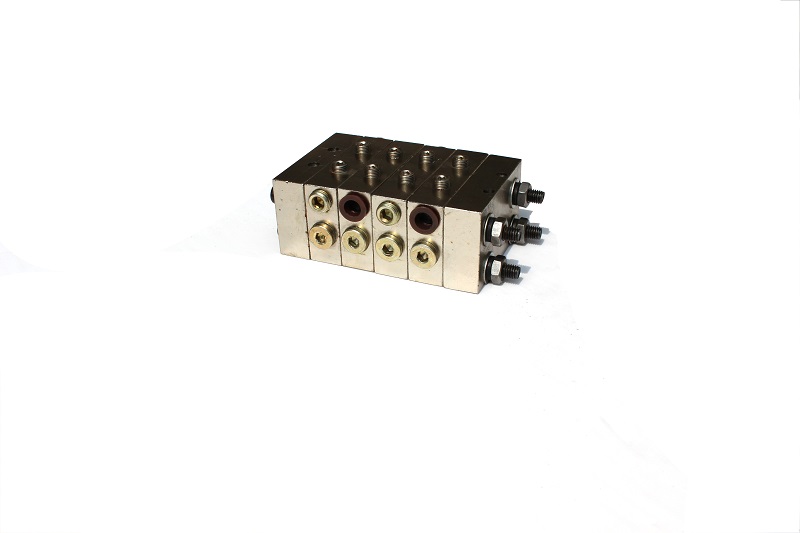

KJ、KM、KL系列單線遞進式分配器(7～21MPa)
一、概述
| KJ、KM、KL系列單線遞進式分配器，適用于潤滑點密集、耗脂量不同，給油頻繁單線集中潤滑系統中，組成子母式分配系統實現分區控制進行潤滑的場合。 KJ、KM、KL系列單線遞進式分配器，它由中碳合金結構鋼制造的供給體、端部體和3～8片根據設計需要所確定的給油量和出油口數的中間體組合而成。分配器的正常出口設置于分配器的兩側面，在上面還設置有預備出口，各中間體的出油口內均裝有止回閥，能徹底防止因潤滑點背壓作用而產生潤滑脂的逆流，保證了各出油口的給油量定量、準確。 |  |
二、技術參數
| 型式 | 活塞種類 | 給油皇mL/循環 | 出油口數 | 最高壓力 |
| KJ | 5T | 0.082 | 2 | 14MPa 7MPa (潤滑油） |
| 5S | 0. 164 | 1 | ||
| 10T | 0. 164 | 2 | ||
| 10S | 0. 328 | 1 | ||
| 15T | 0.246 | 2 | ||
| 15S | 0.492 | 1 | ||
| KM | 10T | 0. 164 | 2 | 21 MPa 10MPa (潤滑油） |
| 10S | 0.328 | 1 | ||
| 15T | 0.246 | 2 | ||
| 15S | 0.492 | 1 | ||
| 20T | 0.328 | 2 | ||
| 20S | 0. 656 | 1 | ||
| 25T | 0. 410 | 2 | ||
| 25S | 0.82 | 1 | ||
| 30T | 0.492 | 2 | ||
| 30S | 0. 984 | 1 | ||
| 35T | 0.574 | 2 | ||
| 35S | 1. 148 | 1 | ||
| KL | 25T | 0. 410 | 2 | 21 MPa 10MPa (潤滑油） |
| 25S | 0.82 | 1 | ||
| 50T | 0.82 | 2 | ||
| 50$ | 1.64 | 1 | ||
| 75T | 1.23 | 2 | ||
| 75$ | 2.46 | 1 | ||
| 100T | 1.64 | 2 | ||
| 100S | 3.28 | 1 | ||
| 125T | 2. 050 | 2 | ||
| 150T | 2.46 | 2 | ||
| 150S | 4. 920 | 1 | ||
適用介質為錐入度不低于265（25℃，150g）1/10mm的潤滑脂或粘度等級大于N120的潤滑油：
適用環境溫度為-10℃～80℃。
三、動作說明
| 1、通過潤滑泵加壓送出的潤滑劑，經供給口流入按圖示箭頭方向分別推動活塞A、B、C 動作。此時活塞A、B左腔在油壓的作用下處在右位不動，活塞C右腔進入壓力，油開始向左移動。 |  |
| 2、流入的潤滑劑推動活塞C向左移動，左腔的潤滑劑壓向NO.1吐出口經外部配管送向潤滑點。當活塞C運動至左極限時活塞B右腔開始進入潤滑劑。 |  |
| 3、流入的潤滑劑推動活塞B向左移動，左腔的潤滑劑壓向NO.2吐出口經外部配管送向潤滑點。當活塞B運動至左極限時活塞A 右腔開始進入潤滑劑。 |  |
| 4、流入的潤滑劑推動活塞A向左移動、左腔的潤滑劑壓向NO.3吐出口經外部配管送向潤滑點。當活塞A運動至左極限時活塞C右腔開始進入潤滑劑。 |  |
| 5、流入的潤滑劑推動活塞C向右移動、右腔的潤滑劑壓向NO.4吐出口經外部配管送向潤滑點。當活塞C運動至右極限時活塞B左腔開始進入潤滑劑。 |  |
| 6、流入的潤滑劑推動活塞B向右運動、右腔的潤滑劑壓向NO.5吐出口，經外部配管送向潤滑點。當活塞B移動到至右極限時活塞A左腔開始進入潤滑劑。 |  |
| 7、流入的潤滑劑推動活塞A 向右運動、右腔的潤滑劑壓向NO.6吐出口，經外部配管送向潤滑點。當活塞A移動到至右極限時返回到初始1狀態，繼續重復上述動作。 |  |

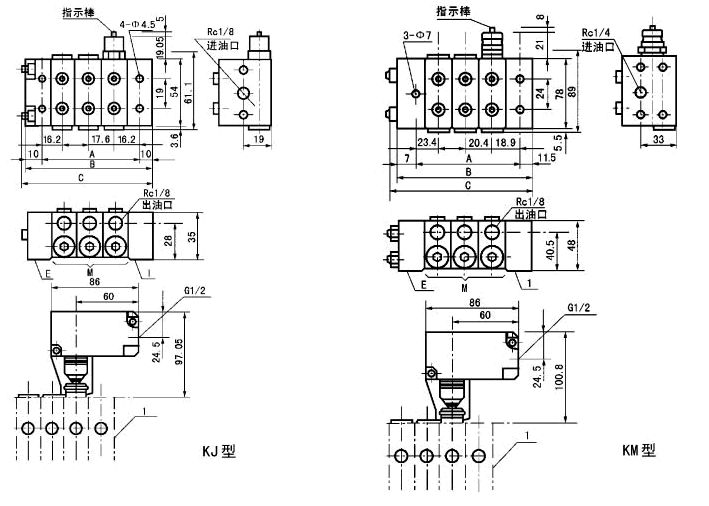

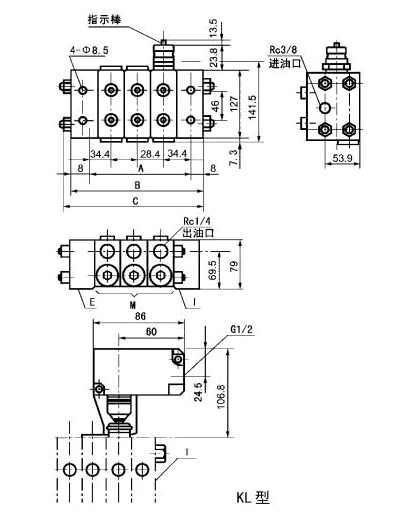

四、外形尺寸
 |
 |
KJ-＊不帶循環指示器和循環開關時尺寸參數表
形式 | 組合片數 | A | B | C | 供給口徑 | 吐出口徑 | 最大吐出口數 | 重量kg | ||
L | M | E | ||||||||
KJ-3 | 1 | 3 | 1 | 67.6 | 87.6 | 91.1 | Rc1/8 | Rc1/8 | 6 | 1.3 |
KJ-4 | 1 | 4 | 1 | 85.2 | 105.2 | 108.7 | 8 | 1.5 | ||
KJ-5 | 1 | 5 | 1 | 102.8 | 122.8 | 126.3 | 10 | 1.8 | ||
KJ-6 | 1 | 6 | 1 | 120.4 | 140.4 | 143.9 | 12 | 2.0 | ||
KJ-7 | 1 | 7 | 1 | 138 | 158 | 161.5 | 14 | 2.3 | ||
KJ-8 | 1 | 8 | 1 | 155.6 | 175.6 | 179.1 | 16 | 2.5 | ||
KM-＊不帶循環指示器和循環開關時尺寸參數表
形式 | 組合片數 | A | B | C | 供給口徑 | 吐出口徑 | 最大吐出口數 | 重量kg | ||
L | M | E | ||||||||
KM-3 | 1 | 3 | 1 | 83.1 | 101.1 | 112 | Rc1/8 | Rc1/8 | 6 | 2.9 |
KM-4 | 1 | 4 | 1 | 103.5 | 122 | 133 | 8 | 3.5 | ||
KM-5 | 1 | 5 | 1 | 123.9 | 142.4 | 153 | 10 | 4.0 | ||
KM-6 | 1 | 6 | 1 | 144.3 | 162.8 | 173 | 12 | 4.6 | ||
KM-7 | 1 | 7 | 1 | 164.7 | 183.2 | 194 | 14 | 5.2 | ||
KM-8 | 1 | 8 | 1 | 185.1 | 203.6 | 214 | 16 | 5.7 | ||
