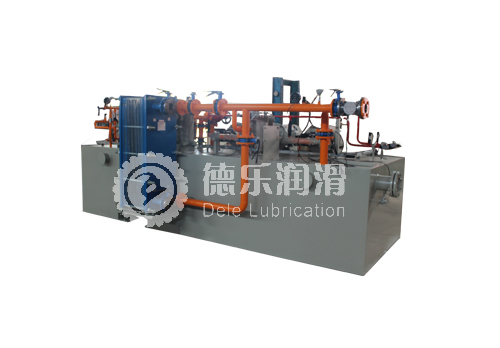

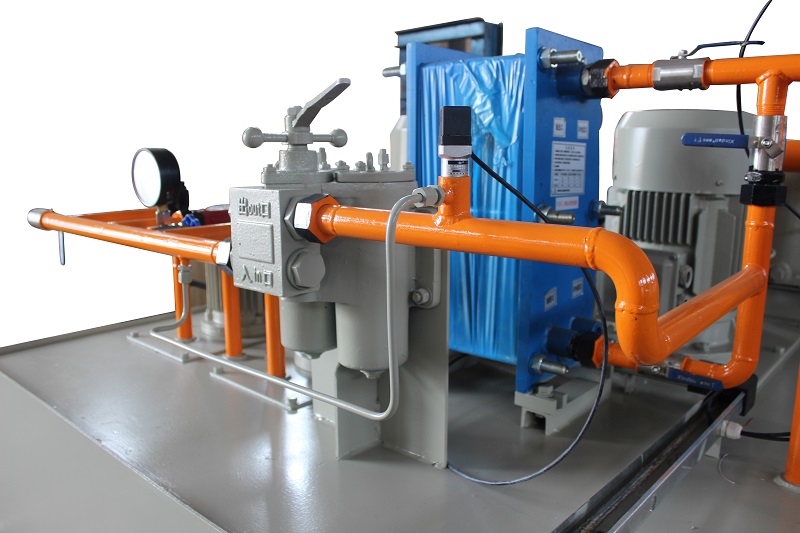

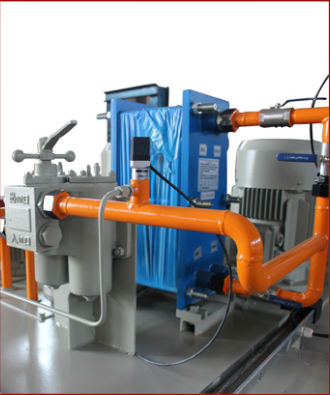

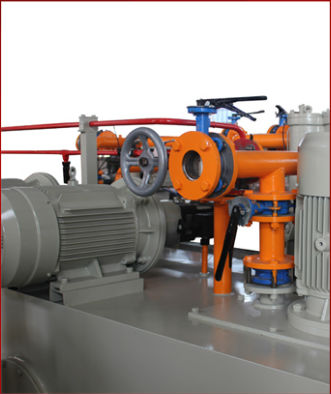

GXYZ型A系列高（低）壓稀油站
一、使用條件
產品適用于潤滑介質運動粘度為22～460cSt (相當于ISO VG22～460)的工業潤滑油、裝有動靜壓軸承的磨機、回轉窯、電機等大型設備的稀油循環潤滑系統。 根據動靜壓潤滑工作原理，在啟動、低速和停車時用高壓系統，正常運行時用低壓系統，以保證大型機《在各種不同轉速下均能獲得可靠的潤滑以延長主機壽命。 稀油站的高壓部分壓力為31.5MPa，流量為2.5L/min;低壓部分壓力彡0.4MPa,流量為16～125L/min,稀油站具有過濾、冷卻、加熱等裝置和聯鎖、報警、自控等功能。 |
|
二、工作原理
A系列的特點為高壓流量、高壓壓力和低壓最大壓力均不變，低壓流量則根據生產工藝不同而選定。

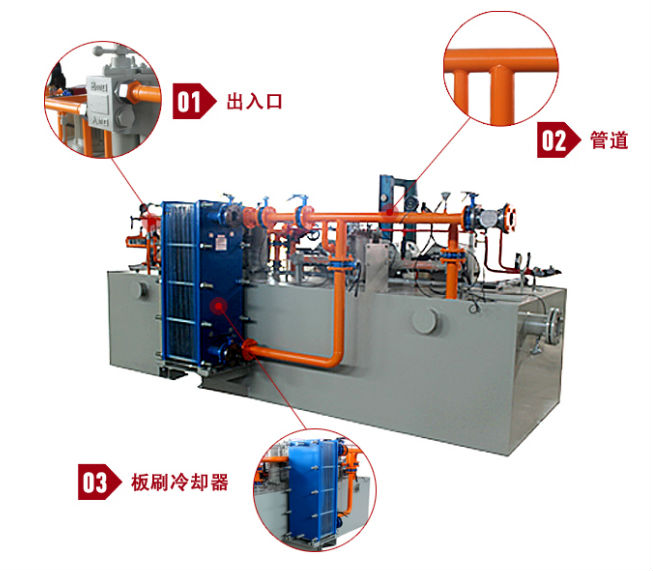

本產品主要由油箱（內裝磁網一體化裝置）、低壓油泵裝置、高壓油泵裝置、雙筒網片式過濾器、列管式、冷 卻器、管道、閥門、儀表盤及電控柜等組成。
在主機啟動前，先啟動低壓泵，當?shù)蛪汗┯蛪毫φ：螅瑔游诼?lián)于低壓管道上的高壓油泵，高壓油經高壓 單向閥送往靜壓軸承，當高壓達一定值使主軸浮起時，主機就可啟動、低速運行或停止：主機轉速正常后，可停高 壓泵，但低壓泵必須正常供油：低壓泵從油箱吸油后經單向閥、雙筒網式過濾器、冷卻器后亦流往靜壓軸承，維持主機正常供油：若主機停止后，由時間繼電器控制由高壓泵和低壓泵向潤滑點延續供油。
高、低壓力的具體數值分別由系統中的低壓安全閥和高壓溢流閥控制。
主機正常運行時，低壓泵一臺工作，一臺備用，若系統壓力下降到某值時，備用泵啟動投入運行，達到正常壓力時備用泵停止。若備用泵啟動后壓力仍下降到某一更低值時，就應發出報替訊號，令主機停車；延時停潤滑泵。
高壓柱塞泵有故障，壓力不能使主軸浮起來，壓力控制器發出報警訊號，主機就不能啟動或停止。
過濾器罝于冷卻器前，使溫度較高、粘度較小的油先通過過濾器，以提高過濾效果，過濾器一筒工作，一筒備用，由手動切換閥控制。
油箱油位過低過高時均由油位訊號器發訊，人工加油或停止加油。
在油箱內設有磁網過濾，能同時對油進行過濾和吸附油中鐵質微粒。
稀油站成套供貨時配有儀表盤和電控箱，以顯示運行參數和實現稀油站自控、手控或報警。
油箱上裝有鉑熱電阻Pt100,油溫低時發出信號，人工接通電加熱器，達到設定溫度時，自動切斷電加熱器： 還可控制油溫低時油泵不能啟動。
供油口裝有鉑熱電阻Pt100；根據供油溫度，調節最高、最低二個界限，用以控制冷卻器的開關。

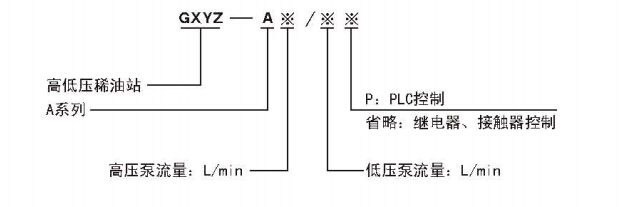

三、型號標注說明
如采用A系列，高壓流量為2.5L/min；高壓壓力為31.5MPa，低壓供油壓力≤0.4MPa；而低壓供油量為63L/min的高（低）壓稀油站，采用PLC控制的著按如下方法標注：GXYZ-A2.5/63·P
四、主要技術參數
| 參數/型號 | GXYZ-A2.5/16 | GXYZ-A2.5/25 | GXYZ-A2.5/40 | GXYZ-A2.5/63 | GXYZ-A2.5/100 | GXYZ-A2.5/125 |
|
低
壓
系
統 | 泵裝置電號 | LBZ-16 | LBZ-25 | LBZ-40 | LBZ-63 | LBZ-100 | LBZ-125 |
| 流量(L/m | 16 | 25 | 40 | 63 | 100 | 125 |
| 供油壓力(MPa) | ≤0.4 |
| 供油溫度（℃） | 40 ± 3 |
| 電動機 | 型號 | Y90S-4，V1 | Y100L1-4，V1 | Y112M-4，V1 |
|
|
| 功率(k» | 1.1 | 2.2 | 4 |
| 轉速(r/min> | 1450 | 1440 | 1440 |
| 油箱容積(m³） | 0.8 | 1.2 | 1.6 |
| 泵裝置型號 | 2.5MCY14-1B |
高
壓
系
統 | 流量（L/min） | 2.5 |
| 供油壓力(KPa) | 31.5
|
電
動 機 | 型號 | Y112W-6 B35 |
| 功串(kW） | 2.2 |
| 轉速(r/min） | 940 |
| 過濾精度 | 0.08 ～0.12 |
| 過濾面積（㎡） | 0. 13 | 0.2 | 0.41 |
| 冷卻面積（㎡） | 3 | 5 | 7 |
| 冷卻水耗量(m³/h) | 1 | 1.5 | 3.6 | 5.7 | 9 | 11.25 |
| 電加熱功濾（kW) | 3×4 | 3×4 | 6×4 |
| 外形尺寸(™o |
| 1490×1230×1500 | 1620×1430×1550 | /
|
| 備注 | 全部過濾器切換壓差為0.15MPa |
|

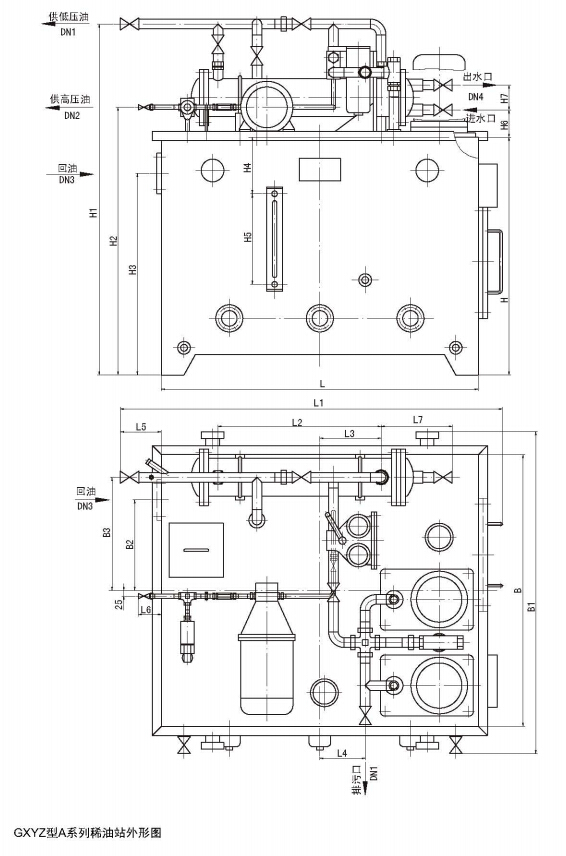

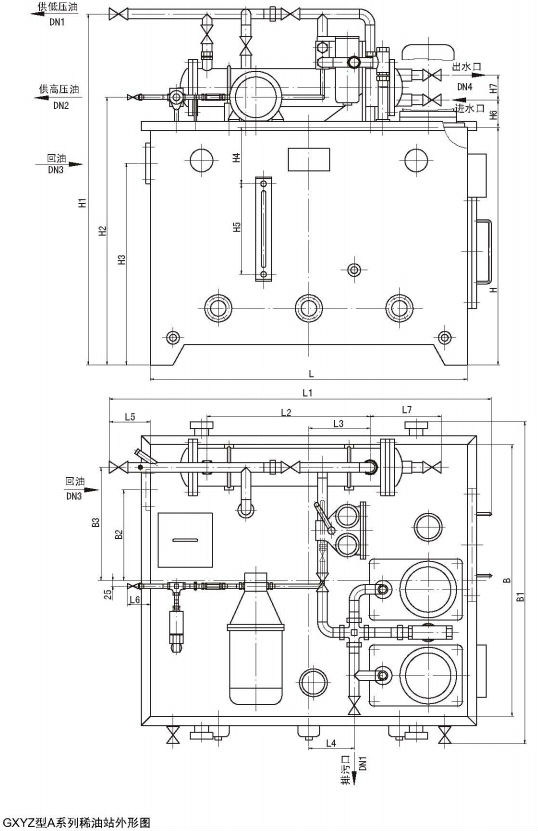

五、外形尺寸
GXYZ型A系列稀油站外形尺寸
| 型號 | DN1 | DN2 | DN3 | DN4 | L | B | H | L1 | L2 | L3 | L4 | L5 |
| GXYZ-A2.5/16 | 25 | 10 | 50 | 25 | 1250 | 1000 | 1000 | 1490 | 925 | 410 | 200 | 120 |
| GXYZ-A2.5/25 |
| GXYZ-A2.5/40 | 32 | 10 | 65 | 32 | 1400 | 1200 | 1050 | 1620 | 720 | 270 | 200 | 140 |
| GXYZ-A2.5/63 |
（續上表）
| 型號 | L6 | L7 | B1 | B2 | B3 | H1 | H2 | H3 | H4 | H5 | H6 | H7 |
| GXYZ-A2.5/16 | 100 | 208 | 1230 | 360 | 420 | 1500 | 1132 | 890 | 130 | 500 | 70 | 78 |
| 6XYZ-A2.5/25 |
| GXYZ-A2. 5/40 | 100 | 276 | 1430 | 400 | 500 | 1550 | 1182 | 890 | 200 | 400 | 120 | 110 |
| GXYZ-A2.5/63 |

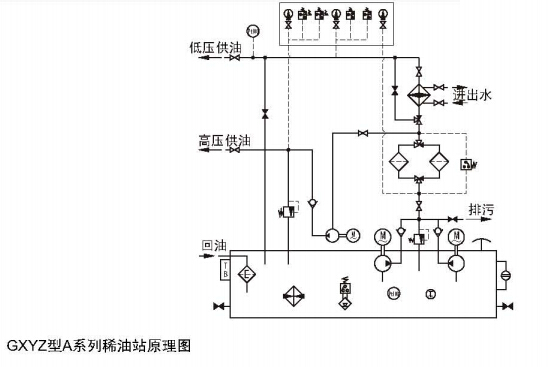

六、原理圖

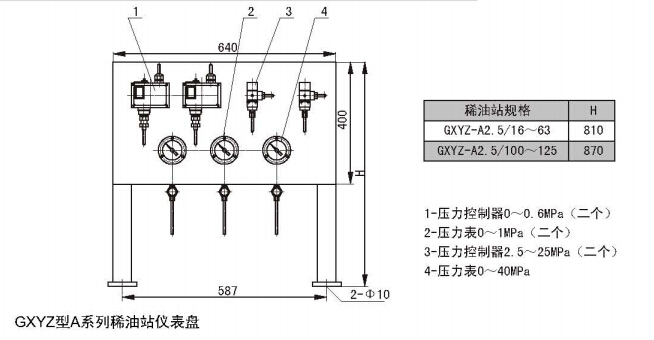

七、儀表盤

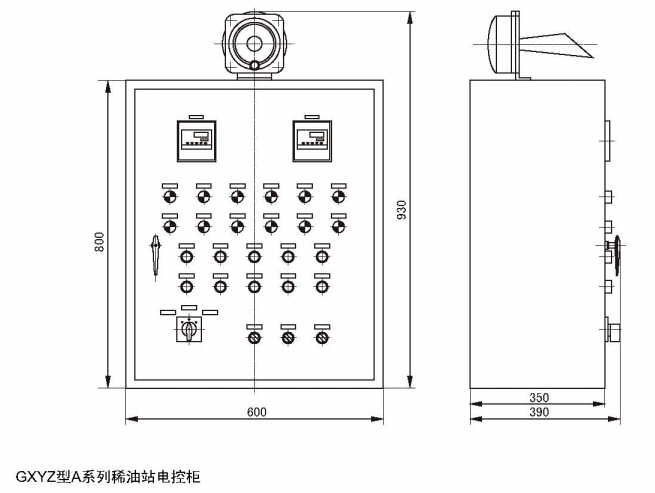

八、電控柜

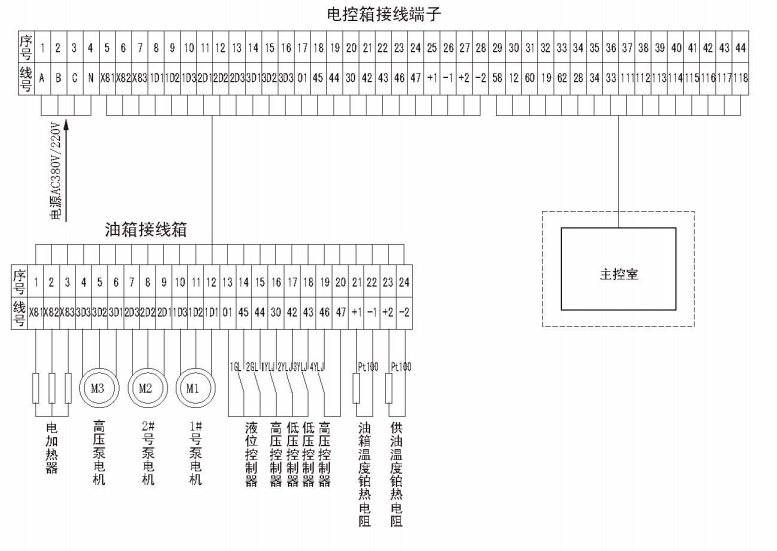

九、GXYZ-A型高低壓稀油站電控箱外接端子接線圖
